CAS pràctic consum d'ordinadors

Calculem el cost total de tots els ordinadors de l'aula taller durant un mes (20 dies laborables):

17 Pc's
250w de consum (Pc+Monitor)
5 hores al dia de funcionament
Cost: 0,1 euros kW/h

17·250=4250=4,250kW/h·5=21,250kW·20=425kW·0,1=42,50eur

Circuits bàsics

Al circuit anterior tenim una pila de 4,5V i dues bombetes amb resistència de R1=60 Ohms i R2=30 Ohms

1. Calcula la resistència total del circuit
90 Ohms

2. Calcula la intensitat que circularà pel circuit
4,5/90=0,05A

3. Calcula la tensió a cadascuna de les bombetes
0,05·60=3V    0,05·30=1,5V

Cicuit paral·lel:

4. Calcular la intensitat de cada branca del circuit
4,5/60=0,075A   4,5/30=0,15A

5. Calcular la intensitat total
0,075+0,15=0,225A

6. Calcular la resistència total
60·30/60+30=20 Ohms

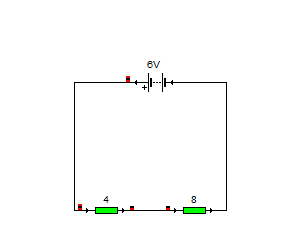

Circuit sèrie: V=7V    R1=4 Ohms    R2=8 Ohms

a)Calcula la resistència equivalent del circuit
12 Ohms

b)Calcula la intensitat que passa pel circuit
7/12=0,58A

c)Calcula el voltatge total del generador
0,58·12=7V

d)Calcula el voltatge en els extrems de cada una de les resistències i el valor de la intensitat que les travessa
0,58·4=2,32V   0,58·8=4,64V

e)Calcula la potència subministrada pel generador
P=V·I=7·0,58=4,06W

f)Calcula la potència en cada resistència
2,32·0,58=1,85W    4,64·0,58=2,69W

Circuit Paral·lel: V=12V    R1=2 Ohms    R2=4 Ohms

a)Calcula la resistència equivalent del circuit
R1·R2/R1+R2=1,33

b)Calcula la intensitat que passa pel circuit
12/1,33=9,02A

c)Calcula el voltatge total del generador
9,02·1,33=12V

d)Calcula el voltatge en els extrems de cada una de les resistències i el valor de la intensitat que les travessa
6·2=12V  3·4=12V    12/2=6A   12/4=3A

e)Calcula la potència subministrada pel generador
12·9,02=108W

f)Calcula la potència en cada una de las resistències
12·6=72W    12·3=36W

Cas Macluskey

Macluskey, un home despistat que té una antiga televisió que pot soportar fins a 5A. A la casa antiga del seu poble, els endolls tenen un voltatge de 120V, i la corrent a la televisió tena una intensitat de 3A.

Quan Macluskey connecti la televisió a la seva de la ciutat, on el voltatge dels endolls és de 220V:

1. Es cremarà la televsió o funcionarà sense problemes?
120/3=40 Ohms   220/40=5,5A  es cremarà

2. Quin és el màxim voltatge al que podrà connectar Macluskey la seva televisió sense espatllar-la?
200V

Càlculs amb la llei d'Ohm

1. Un radio transistor té una resistència de 1.000 Ohms per una intensitat de 0,005A. A quina tensió està connectat?
0,005·1.000=5V

2. Tenim un fogó elèctric per a 120 volts amb una intensitat de 10A. Quina resistència tindrà?

120/10=12 Ohms

3. Una resistència de 25 Ohms es connecta a una tensió de 250 volts. Quina serà la intensitat que circula pel circuit?

250/25=10A

4. Què he de fer per a baixar la intensitat d'un circuit?
Aumentar la resistència o reduir el voltatge

5. Què he de fer pe a pujar la intensitat d'un circuit?
Reduir la resistència o aumentar el voltatge

6. Què puc fer per augmentar el voltaltge d'un circuit?
Aumentar la intensitat o la resistència

Resistencia

1. Quin material faries servir per un cable que ha de connectar dos comopents elèctrics o electrònics?

El cobre perque es conductor i més economic

2. Quin material et protegeix més de l'electricitat, el vidre o l'or?

Or

Càlcul de potències

1. Calcula la potència d'un motor elèctric que funciona a 24V consumeix 3A

24·3=72

2. Un ventilador de PC té una potència de 24W i funciona a 12V. Quina intensitat de corrent circula?

24/12=2

3. Un monitor LCD consumeix com a màxim 1,5A amb una potència de 25W. Amb quin voltatge està funcionant?

25/1,5=17
